辊道窑是一种连续式烧成设备，广泛应用于陶瓷、玻璃、锂电材料等行业。其核心特点是通过转动的辊棒输送制品，使制品在窑内完成预热、烧成和冷却过程。

辊道窑主要由以下几个部分组成。

1. 窑体结构

辊道窑的主体框架，通常呈狭长形隧道状。

窑壳与钢结构：外部通常由钢板焊接而成，提供支撑和保护。

耐火保温层：内部砌筑有耐火砖、轻质保温砖或陶瓷纤维模块，用于承受高温并减少热量散失，确保窑内温度均匀。

窑顶与窑墙：根据设计不同，窑顶可以是平顶（无拱）或微拱结构，现代辊道窑多采用平吊顶结构以利于温度均匀分布。

2. 辊道系统

辊道窑区别于其他窑炉的显著特征。

辊棒：一系列平行排列的耐热辊棒，横穿窑膛截面。

材质：根据不同温区选择不同材质。低温区常用耐热合金钢（如镍铬合金），高温区（如烧成带）则必须使用高性能陶瓷辊棒（如碳化硅、氮化硅结合碳化硅等），以承受高温不变形。

传动装置：包括电机、减速机、链条、链轮或齿轮等。它们驱动辊棒旋转，从而带动放置在辊棒上的制品向前移动。传动系统通常分段控制，以便调节不同区域的运行速度。

3. 燃烧与加热系统

提供烧成所需的热能。

烧嘴/燃烧器：根据燃料类型（天然气、液化气、柴油等）配置。布置方式多样，可设在窑顶、窑侧或窑底。

明焰式：火焰直接接触制品，热效率高，温差小，较为常用。

隔焰式：火焰不直接接触制品，通过马弗道辐射加热，适用于对气氛有特殊要求的产品。

电热元件：如果是电辊道窑，则使用硅碳棒、硅钼棒或电阻丝作为热源。

助燃风机与管道：为燃烧提供适量的空气。

4. 通风与冷却系统

排烟系统：包括排烟口、烟道、排烟风机和余热回收装置（如热交换器），用于排出废气并利用余热预热助燃风或干燥坯体。

冷却系统：位于窑尾，通常由急冷段和缓冷段组成。通过注入冷风（急冷风、间接冷却风）使制品降温，防止晶粒过大或变形，同时保护出窑端的机械结构。

5. 控制系统

温度控制：利用热电偶采集各温区温度，通过PLC或计算机系统进行PID调节，控制烧嘴开度或电功率，确保温度曲线符合工艺要求。

压力控制：监测并调节窑内压力制度（微正压或微负压），防止冷风吸入或热气外溢。

传动控制：调节辊道转速，控制制品在窑内的停留时间。

安全监测：包含熄火保护、超温b警、故障诊断等功能。

6. 辅助设施

进出料机构：包括推坯机、接坯台、过渡辊台等，实现与前后工序的衔接。

观火孔与检修门：用于观察窑内燃烧情况和进行日常维护。

气氛控制装置：对于需要特定气氛（如还原气氛或惰性气体保护，常见于锂电材料烧结）的辊道窑，还配有气氛导入和密封系统。

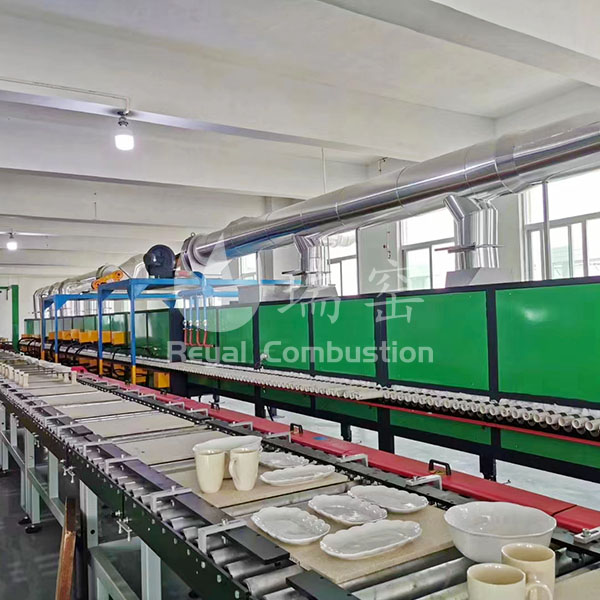

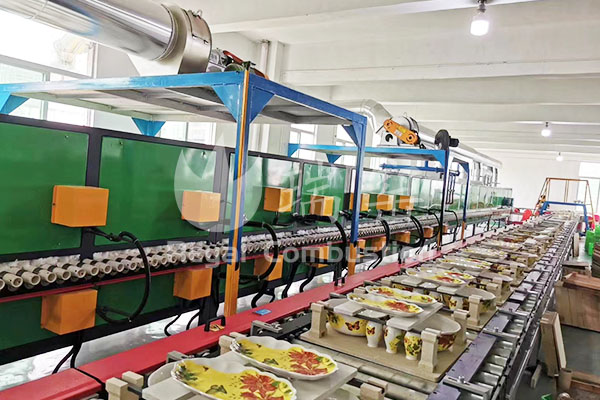

瑞窑辊道窑是一个集机械传动、热能工程、自动控制于一体的复杂系统，其辊道系统和温控系统是决定产品质量和生产效率的关键。
