作为一种现代化的连续式热工装备，隧道窑以其高x、节能、产品质量稳定等优势，改变了传统间歇式窑炉的生产模式。

隧道窑的核心结构

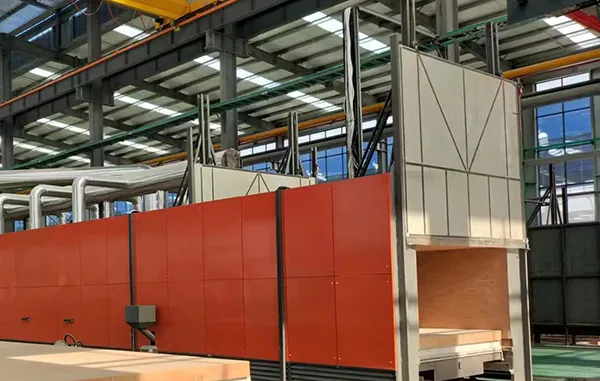

隧道窑的基本形态是一条直线形的长隧道，其结构是一个精密协调的系统工程，主要由四大核心系统构成：

1. 窑体系统

   窑体由耐火材料、保温材料和建筑材料砌筑而成，多采用多层复合结构。窑顶分为平吊顶或拱顶，窑墙厚度根据预热带、烧成带和冷却带的不同温度梯度进行差异化设计，以确保保温效果并保护外部钢结构。

2. 输送系统

   这是制品在窑内移动的载体。常见的是窑车式隧道窑，装载坯体的窑车在推车机驱动下沿轨道匀速行进。此外还有推板式、辊底式和传送带式等。为保证气氛稳定，窑车与窑墙间通常设有砂封槽或柔性密封装置，隔绝上下气流交换。


3. 燃烧与加热系统

   现代隧道窑多采用天然气、煤/生物颗粒制气或轻柴油，通过布置在烧成带两侧或顶部的专用烧嘴喷射燃烧；需j确控温或特殊气氛时则采用电热元件加热。该系统包含燃料输送、预热及燃烧器等。


4. 通风与余热回收系统

   这是实现节能的关键。包括排烟风机、冷却鼓风机、热风抽出口及换热器等，用于j确控制窑内气流的方向、速度和压力，并将废热进行梯级回收利用。


“三带”协同的工作原理

隧道窑的工作原理核心在于“逆流换热”与“连续生产”。窑内沿长度方向被划分为三个功能区域，制品在窑车上依次通过，完成整个烧成周期。

预热带

位于窑头，约占窑体总长的30%-45%。冷坯体在此与来自烧成带的高温烟气逆向接触，被逐步加热。此过程不仅回收了烟气余热，还使坯体内的水分和有机挥发分缓慢排出，避免急剧升温导致开裂。预热带末端温度通常可达300℃-900℃。

烧成带

位于窑体中部，是温度高的核心反应区，约占窑体总长的10%-33%。在此区域，燃料燃烧释放的热量将制品加热至高烧成温度（如陶瓷可达1200℃以上，耐火材料可达1600℃以上），并保温一定时间。制品内部发生复杂的物理化学反应，如脱水、分解、氧化、晶型转变及液相烧结等，形成稳定的矿物组成和微观结构，获得预期的强度、密度等性能。烧成带的温度均匀性和气氛控制是决定产品合格率的关键。

冷却带

位于窑尾，约占窑体总长的38%-46%。高温烧成的制品在此区域与从窑尾鼓入的冷空气进行热交换，被逐渐冷却至可出窑的温度（通常低于80℃）。这一受控的冷却过程至关重要，能避免因冷却过快产生的热应力导致产品炸裂。同时，被加热的空气（热风）被抽出，一部分作为助燃空气送入烧成带，另一部分送至干燥室用于干燥生坯，实现了余热的双重利用。

相较于传统窑炉隧道窑优势显著

高x连续：24小时不间断生产，产能大，周期短。

节能降耗：逆流换热原理使热利用率极高，单位产品能耗大幅降低。

质量稳定：窑内温度制度恒定，自动化控制程度高，产品一致性好。

改善环境：装出窑均在窑外进行，劳动条件好，便于集中处理烟气。
